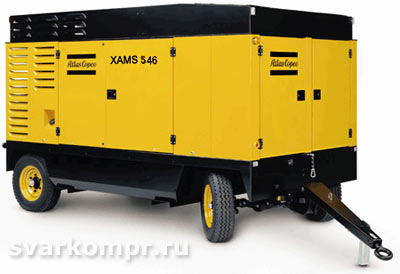

Дизельный компрессор XAMS 546 смонтирован на прочном основании и закрыт погодозащитным и шумопоглощающим кожухом. Кожух имеет четыре широко открываемые двери и несколько люков для доступа к обслуживаемым агрегатам и узлам установки. Кожух и основание оцинковано и окрашено порошковым способом с высушиванием при температуре +200°С. Сжатый воздух поступает к потребителю через один 2,5" выходные патрубки.
Слив всех рабочих жидкостей в XAMS 546 осуществляется через централизованную систему слива расположенную рядом с панелью управления. Установка оборудована съемным металлическим топливным баком с возможностью удобной промывки и очистки от осадков топлива.
Двигатель |
|
|
Дизельный марки |
Caterpillar C 13 acert T3 |
Охлаждение |
жидкостное |
Число цилиндров |
шт. |
6 |
Диаметр цилиндра |
мм |
130 |
Ход поршня |
мм |
157 |
Рабочий объем |
л |
12,5 |
Мощность на нормальной скорости двигателя |
кВт |
328 |
Скорость вращения вала двигателя норм. и макс. |
об/мин |
1600 |
Скорость вращения вала двигателя на холостом ходу |
об/мин |
1200 |
Расход топлива – на 100% мощности |
кг/час |
59,4 |
Расход топлива – на 75% мощности |
кг/час |
45,3 |
Расход топлива – на 50% мощности |
кг/час |
39,6 |
Расход топлива – на 25% мощности |
кг/час |
35,9 |
Расход топлива – на холостом ходу |
кг/час |
32,0 |
Удельный расход топлива |
г/м³ |
30,3 |
Расход масла двигателя (макс) |
г/час |
120,3 |
Коэффициент загрузки |
% |
90 |
Емкость масляной системы |
л |
34 |
Емкость охлаждающей системы двигателя |
л |
60 |
Емкость топливных баков |
л |
796 |
Компрессор |
|
|
Винтовой маслозаполненый марки |
Atlas Copco S2L / OIS O-01 |
Число ступеней сжатия |
шт. |
1 |
Рабочее избыточное давление |
бар |
8,6 |
Производительность воздуха |
м³/мин |
32,7 |
Емкость масляной системы компрессора |
л |
90 |
Емкость ресивера |
л |
164 |
Вынос масла менее |
мг/м³ |
3 |
Выходной патрубок диаметром 2,5” |
шт. |
1 |
Температура сжатого воздуха на выходе |
°C |
110 |
Уровень шума |
|
|
Уровень звукового давления (LP), согласно EPA на 7 метрах |
дБ(А) |
76 |
Уровень звуковой мощности (LW), согласно 2000/14/ЕС |
дБ(А) |
100 |
Габариты и вес |
|
|
Длина (на шасси) х Ширина х Высота (на шасси) |
4910х2100х2460 мм |
Длина (без шасси) х Ширина х Высота (без шасси) |
4021х2140х1994 мм |
Вес рабочий |
кг |
5800 |
